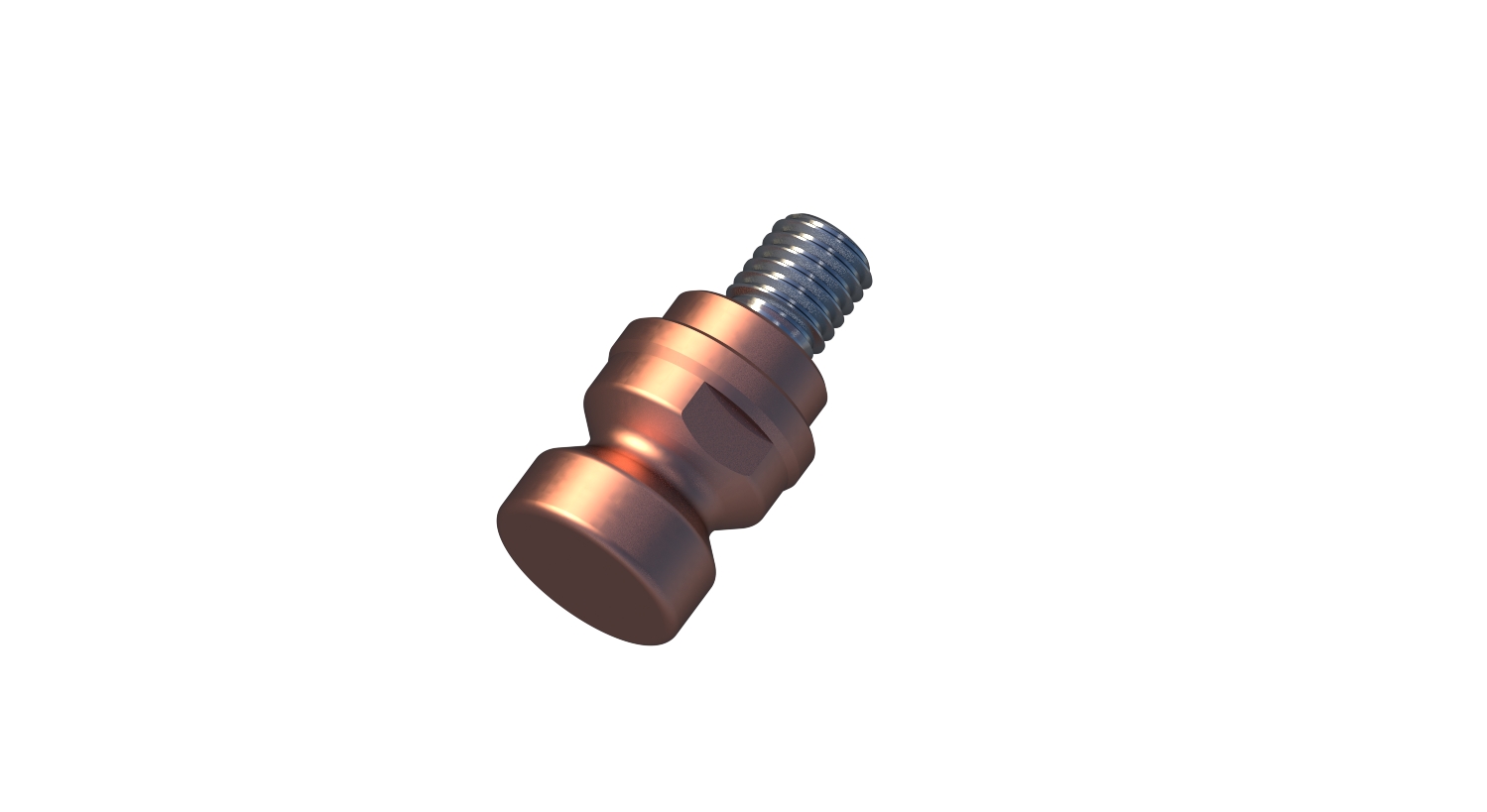

Upínací čep Ø20 ZERO-POINT

ZERO-POINT upínací čep Pin Ø20 je robustní montážní prvek určený pro přesné a pevné upínání větších ZERO-POINT základových desek a přípravků. Díky většímu průměru poskytuje vyšší tuhost a je vhodný pro náročné obráběcí aplikace s vyšším zatížením.

Je ideální pro profesionální CNC provozy, kde je vyžadována maximální stabilita, přesnost a opakovatelnost upnutí.

Klíčové vlastnosti:

• Typ: ZERO-POINT upínací čep

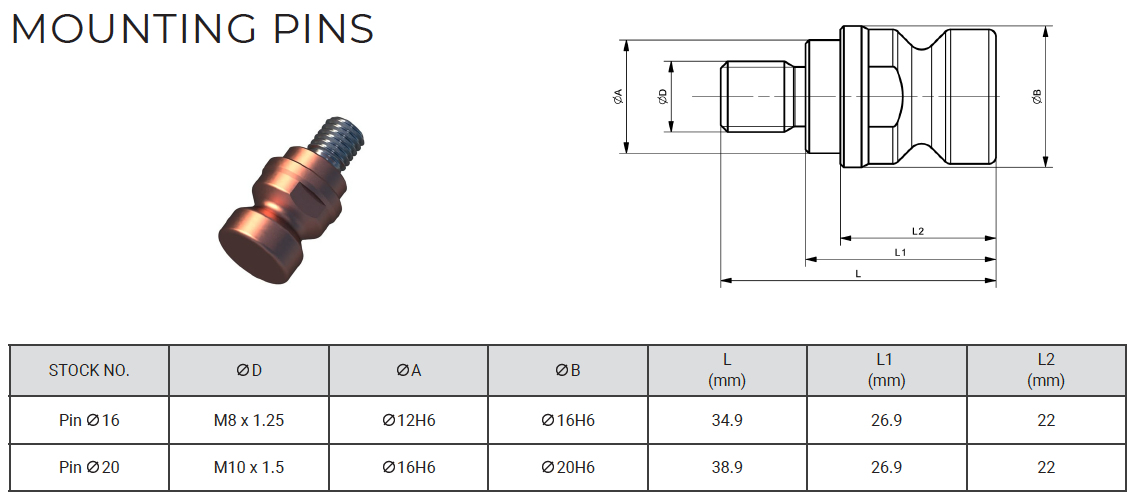

• Rozměr závitu: M10 × 1.5
• Přesné uložení: Ø16 H6 / Ø20 H6
• Délka: 38,9 mm
• L1: 26,9 mm
• L2: 22 mm
• Zvýšená tuhost pro větší zatížení
• Vysoká přesnost a opakovatelnost
• Kalené provedení

Konstrukce a materiál:

Čep Pin Ø20 je vyroben z legované oceli s vysokou pevností. Funkční části jsou kalené a broušené pro dosažení maximální přesnosti a dlouhé životnosti i při intenzivním použití v CNC výrobě.

Výhody:

• Vyšší stabilita upnutí oproti menší variantě
• Vhodné pro větší a těžší upínací systémy
• Rychlá výměna přípravků
• Minimální opotřebení díky kalení
• Ideální pro sériovou a automatizovanou výrobu

Kompatibilita:

• ZERO-POINT základny HSP-52/96
• HSP-52/96-X2
• Systémy LANG standard 96 × 96 mm

Použití:

• Těžké CNC obrábění
• Víceosá obráběcí centra
• Automatizované výrobní linky
