Upínací čep Ø16 ZERO-POINT

ZERO-POINT upínací čep Pin Ø16 je přesný montážní prvek určený pro rychlé a opakovatelné upínání v systému ZERO-POINT HUMM SWIFT-POINT. Slouží k přesnému ustavení a fixaci upínacích základových desek, svěráků a přípravků na CNC pracovních stolech.

Díky vysoké přesnosti výroby a kalené konstrukci zajišťuje maximální tuhost, stabilitu a dlouhou životnost i při náročném průmyslovém použití.

Klíčové vlastnosti:

• Typ: ZERO-POINT upínací čep

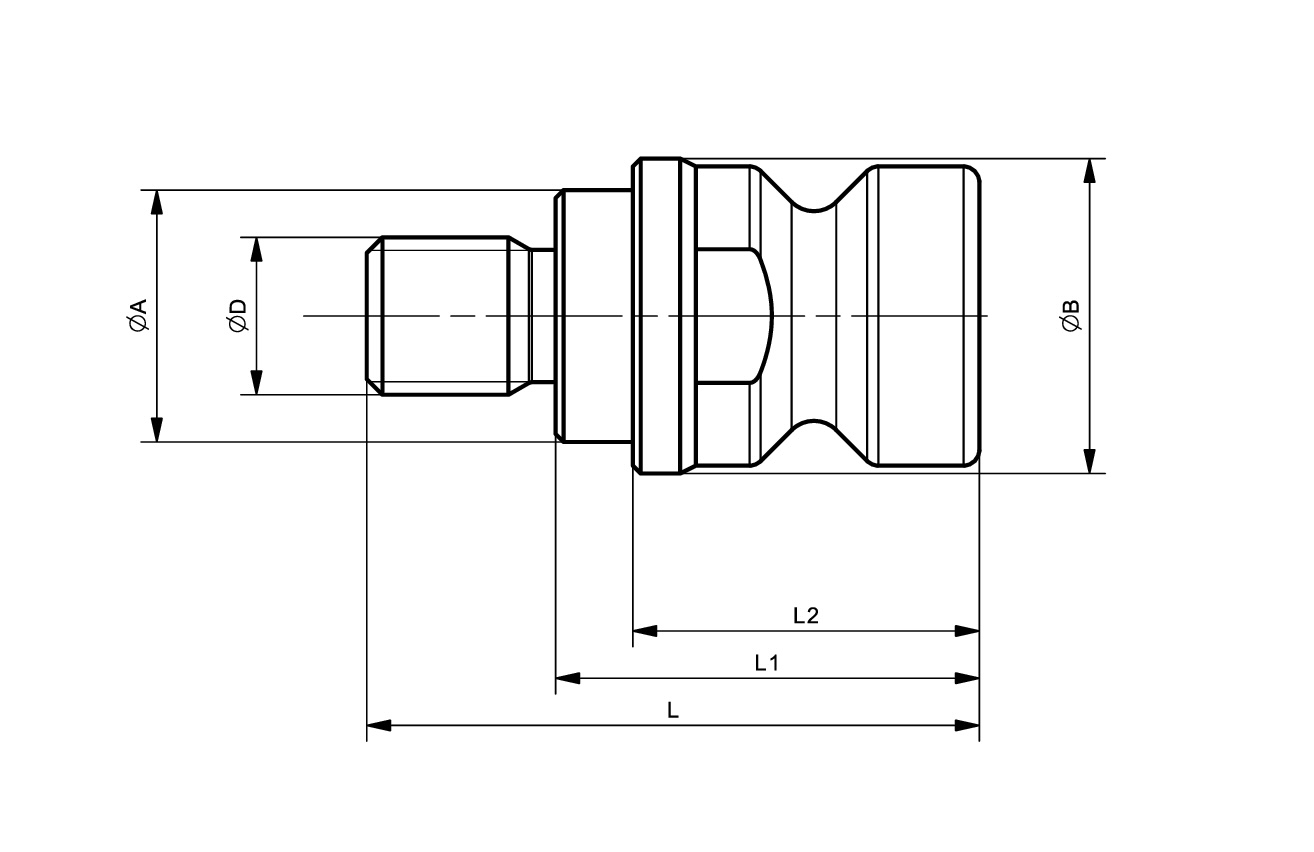

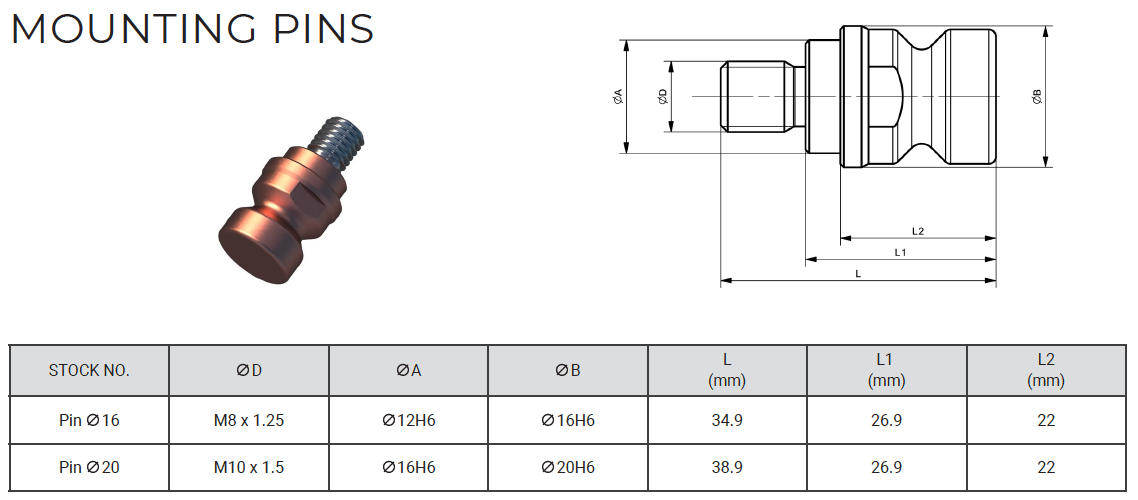

• Rozměr závitu: M8 × 1.25
• Přesné uložení: Ø12 H6 / Ø16 H6
• Délka: 34,9 mm
• L1: 26,9 mm
• L2: 22 mm
• Vysoká opakovací přesnost
• Určeno pro ZERO-POINT upínací systémy
• Kalené provedení pro dlouhou životnost

Konstrukce a materiál:

Upínací čep Pin Ø16 je vyroben z vysoce pevné oceli a je přesně obráběn pro dosažení minimálních tolerancí. Kalený povrch zajišťuje vysokou odolnost proti opotřebení a deformaci při opakovaném upínání.

Výhody:

• Rychlé a přesné ustavení ZERO-POINT základny
• Vysoká opakovací přesnost upnutí
• Odolná kalená konstrukce
• Snadná montáž do upínacích desek
• Vhodné pro automatizované CNC provozy

Kompatibilita:

• ZERO-POINT základny HSP-52
• HSP-52/96 série
• LANG standard 52 × 52 mm

Použití:

• CNC obráběcí centra
• Automatizovaná výroba
• Přesné upínací přípravky a svěráky
